Tham Txog Lub Peev Txheej Ntawm Kev Rov Ua Dua Ntawm Cov Khib Raug Rho Tawm Tshav Kub Boiler

Nrog rau kev txhim kho kev lag luam thiab daim ntawv thov ntawm chav ua noj, lub rwj dej yuav tshwm sim hauv yuav luag txhua qhov kev lag luam. Nyob rau tib lub sijhawm, vim lub teb chaws' s kev tiv thaiv ib puag ncig, cov khoom siv roj ua haujlwm tau maj mam thim tawm ntawm theem ntawm boiler keeb kwm, thiab cov nkev dej kub tau dhau los ua cov khoom siv hluav taws xob tshaj plaws. Rau roj-rhaub dej kub, txawm hais tias nws cov qauv siv piv nrog cov roj hluavtaws kub ua haujlwm, nws twb muaj qhov ua tau zoo dua thermal efficiency. Peb tseem tuaj yeem siv lwm yam kev ntsuas los txhim kho nws cov thermal efficiency. Tus kws sau ntawv yuav tham luv luv txog cov dej khib nyiab rov qab los ntawm cov pa roj npau npau.

Cov cua sov tso tawm tom qab kev sib txuas ntawm cov nkev yog siv rau boiler evaporation. Vim tias cov qauv siv los ntawm lub rhaub nws tus kheej, cov cua sov hauv cov roj flue tsis tuaj yeem siv tsis tau, thiab cov roj flue uas muaj cov roj tso tawm ntau cov cua sov tau ncaj qha mus rau hauv cov huab cua, ua rau muaj ntau cov pov tseg.

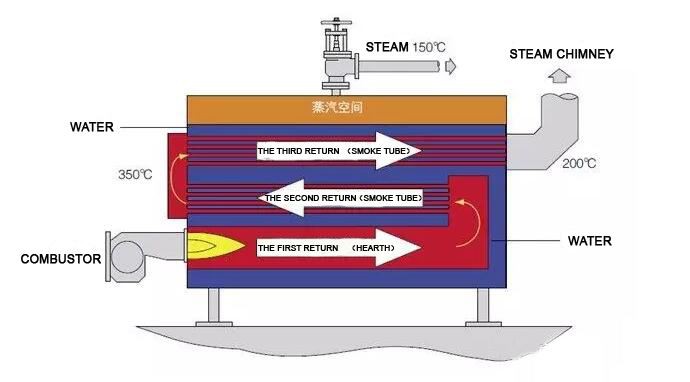

Raws li txoj kev ntawm exothermic tshav kub hauv cov pa hluav taws kub, peb tuaj yeem faib nws ua ob pawg: lub cev muaj zog pom tau txais lub cua sov thiab vaporization latent heat.

Lub cev kom paub tab paub xav heat

Nws yog ua tiav los ntawm kev txo cov roj flue kub, thiab boiler flue roj kub tso tawm los ntawm 15-20 ℃, uas tuaj yeem nce cov thermal efficiency los ntawm 1%;

Vaporization latent tshav kub ：

Nws pom tau hais los ntawm theem hloov pauv ntawm cov dej nyob hauv cov roj flue uas ua rau nkag rau hauv dej, thiab cov cua sov latent ntawm cov roj flue rov qab, thiab cov cua kub ntau yuav rov ua dua tshiab.

Yog tias peb tuaj yeem ua kom rov qab txhua lub cev ntawm lub cev kub thiab lub vaporization latent tshav kub hauv cov roj flue, nws yuav ua kom muaj kev txuag hluav taws xob loj thiab txo nqi roj.

Cia peb to taub qhov yooj yim soj ntsuam raws li nram no:

. 、 Kab rov tav av nkev

(1) Evaporation muaj peev xwm=4000t / h, ua hauj lwm siab=10barg, txias ua cov dej txias ua kom txias=10 ℃

(2) Lub qub roj tso pa tawm qhov hluav taws xob kub=240 ℃, cov pa roj kub tso pa tom qab kev txhim kho kev lag luam=60 ℃

(3) Lub thermal ua tau zoo ntawm cov thawj boiler=88%, thiab cov thermal efficiency tom qab kev txhim kho kev lag luam=97%

(4) Tus nqi hluav taws xob tsis tshua muaj roj calorific=36360Kg / Nm3, cov khoom siv hluav taws xob nqe=3.8RMB / Nm3

(5) Ib xyoos ua haujlwm=2000h (5 hnub hauv ib lub lis piam, 8h nyob rau ib hnub)

Cost Tus nqi qub

(1) Kev siv cov roj ntuj=4000x (2781.7-10x4.187) /36360/0.88=342.5Nm3/h

(2) Tus nqi hluav taws xob=342.5x3.8=1300RMB / h

Tus nqi tam sim no

(1) Kev noj cov roj ntuj=4000x (2781.7-10x4.187) /36360 / 09.9=310.7Nm3/h

(2) Tus nqi siv roj== 310.7x3.8=1181RMB / h

Tus nqi rov qab niaj xyoo

Tus nqi them txhua xyoo=(1300-1181) x 2000=240,000RMB

Los ntawm cov piv txwv yooj yim saum toj no, peb tuaj yeem pom tias tsuas yog los ntawm cov pa roj flue yooj yim rov qab, cov nqi hluav taws xob tuaj yeem txuag tau. Hauv chav boiler, txoj kev yooj yim yog ncaj qha siv cov cua sov kom sov lub rhaub dej kom dej, kom thiaj li txo qis noj.

Hauv qab no yog kev siv rau qee qhov kev ua tiav zoo successful

1. Boiler flue roj rov qab los hauv Tianjin ceg ntawm ib lub tuam txhab tso tawm siab tshaj 500 txhua hnub

Qhov hauj lwm ：

Nrog ob lub 8t / h dej rhaub (ib qho siv thiab ib qho sawv), qhov kev lag luam qub tau txhim kho thiab qhov ua kom sov hloov pauv tau tsawg.

Ua ntej hloov ：

Boiler cov pa hluav taws tso pa tawm 190 the (tus thawj tuam txhab hluav taws xob 120 ℃)

Tom qab kev hloov pauv ：

Tsim cov qauv siv cov pa roj< 60="" ℃="" (qhov="" tseeb="" ua="" haujlwm="" tso="" pa="" hluav="" taws="" tso="" pa="" 47="" ℃),="" thiab="" cov="" dej="" ua="" kom="" sov="" yog="" los="" ntawm="" 8="" ℃="" txog="" 98="">

2. Boiler flue roj rov qab los ntawm lub tuam txhab pub

Qhov hauj lwm ：

1 t / h boiler 1 flue roj rov qab tsim, qhov tsim ua haujlwm siab yog 5 ~ 7barg

Ua ntej hloov ：

Lub tso pa kub ntawm lub rhaub dej yog 230 ℃, tsis muaj kev lag luam, thiab cov roj flue tso tawm ncaj qha rau cov cua ntawm qhov chimney

Tom qab kev hloov pauv ：

Siv cov roj flue los ua kom sov qhov dej txias rau hauv lub taub dej, cov cua kub cua daj cua dub, cov pa tso pa kub 120 ℃, dej nkag 30 ℃ thiab dej tso pa 55 ℃

3. Lub phiaj xwm siv hluav taws xob kub hauv tsev

Qhov hauj lwm ：

Qhov kub ntawm cov cua kub cua tawm los ntawm cov khoom tsim tawm yog 320 ℃, tus nqi ntws yog 7.61m3 / s, thiab cov dej ntsiab lus yog 30.5%

Ua ntej hloov ：

Cov txheej txheem txheej txheem pib rov ua ib feem ntawm cov cua kub hauv cov cua kub pov tseg, uas yog, cov cua kub thiab noo cua tau pub rau hauv huab cua dhau los ntawm thawj cov khoom siv cua sov ua kom sov, thiab qhov kawg tawm ntawm qhov kub tom qab tso cua kub rau hauv huab cua yog 264 ° C.

Tom qab kev hloov pauv ：

Tsim cov khoom noj 15barg uas nqus tau ua pa 860 kg / h, thiab nce qhov kev sib txuas ntawm cov huab cua ua kom kub npaum li 10 ℃ ntawm lub hauv paus, thiab qhov kawg ua tiav kev tso pa kub yuav yog ℃ 135 5 -145 ℃.

Hauv txoj kev xaus, yog tias koj pib siv cov roj nkev nkev, thov tsis txhob tsis quav ntsej lub zog txuag hluav taws xob nyob ib puag ncig koj. Thov koj xav tiv tauj koj YUJI daim ntawv thov kws ua choj rau cov lus qhia ntxiv!
